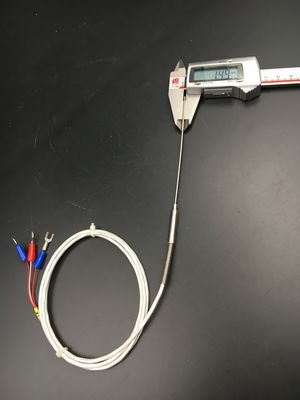

Sensore di temperatura di Rtd Pt100 di resistenza termica su misura con Diamter 1.5mm

             RTD di resistenza termica del sensore di temperatura PT100 con diamter 1.5mm

composizione
Gli aspetti esterni del RTD del platino della guaina sono abbastanza differenti secondo i loro requisiti differenti di uso. Ma le loro strutture di base sono approssimativamente le stesse. È composto solitamente di componenti principali quali gli elementi termosensibili di RTD del platino della guaina, dispositivi fissi montati, scatole di collegamento ecc.

1. Elementi termosensibili di RTD del platino della guaina: è una sostanza solida combinata dalla manica del metallo, unground (comunemente il poweder della magnesia), filo di piombo, componenti di RTD del platino.
2. Per l'installazione del dispositivo della regolazione, la sua forma strutturale può essere divisa nel dispositivo della non riparazione, nella flangia fissa della manica di taglio, nella flangia appiattita fissa, nella flangia appiattita flessibile ecc.
3. Metodo di collegamento: la sua struttura può essere divisa nel non collegamento a blocchetti, a blocchetti terminale facile, la giunzione a blocchetti, il collegamento impermeabile a blocchetti, esplosione della anti-spruzzata del cavo che isola a blocchetti terminale, tipo dell'incavo ecc.

Principio di funzionamento:
La termocoppia è composta di sensore di temperatura ed il convertitore di segnale, convertitore di segnale è installato nella scatola di giunzione del sensore di temperatura, della resistenza dei prodotti del sensore di temperatura o degli effetti di potenziale fatti dall'influenza della temperatura, via trasformazione per creare un segnale differenziale di tensione. Il segnale via l'amplificazione dell'amplificatore, poi con tensione e trasformazione corrente, ha prodotto il segnale corrente di 4-20 mA che corrisponde alla gamma.

Campo di misura ed accuratezza:
