| Luogo di origine: | La Cina |
| Marca: | GME |
| Certificazione: | CE/UL/CSA/ISO |
| Numero di modello: | TF+SS +TF |
| Quantità di ordine minimo: | 1000meter |
|---|---|
| Prezzo: | USD 0.5-3.0 FOB Shanghai /Meter |
| Imballaggi particolari: | pacchetto del cartone dell'esportazione |
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, WESTERN UNION, PAYPAL |
| Capacità di alimentazione: | 100000meter/month |
| Nome di prodotto: | cavo di termocoppia | temperatura massima: | 200℃ |
|---|---|---|---|
| Dimensione del filo: | Come richiesta del cliente | Struttura: | TF+SS +TF |
| Evidenziare: | cavo della termocoppia del grado di estensione,cavo compensante per il tipo thermocoupl di K,Cavo compensante proteggente della termocoppia di acciaio inossidabile |
||

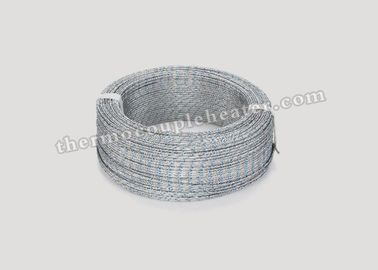

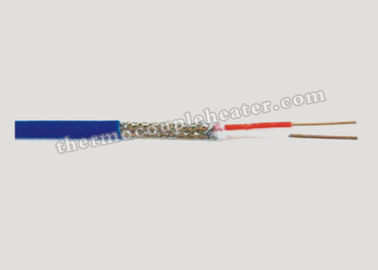

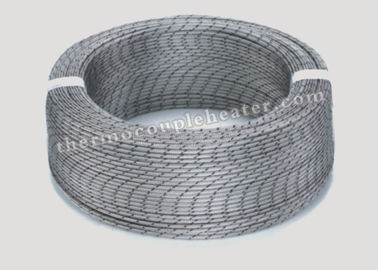

Cavo compensante della termocoppia con la protezione di acciaio inossidabile e del conduttore isolato (TF+SS +TF)
Specifiche:
1. calibratura: K, J, T, E, N, S, R
2. materiale di isolamento del conduttore:
3. Materiale interno dello schermo: SSB
4. materiale di isolamento del rivestimento:
5. materiale esterno dello schermo: SSB
6. temperatura massima: 200℃
7. Constructure: TF+SS+TF
|
Tipo |
|
Appaltatori |
Codice colore |
||
|
K |
Dimensione del cavo |
Sezione (mm) |
AWG |
|
|
|
J |
2X1/0.2 |
|
32 |
FB+FB |
ANSI |
|
E |
2X1/0.5 |
|
24 |
FB+FB |
BACCANO |
|
T |
2X1/0.65 |
|
22 |
FB+FB |
IEC |
|
N |
2X1/0.8 |
|
20 |
FB+FB |
JIS |
|
S |
2X7/0.2 |
|
24 |
FB+FB |
Le BS |
|
|
2X7/0.3 |
|
20 |
FB+FB |
NFC |
|
|
|
|
20 |
FB+FB |
|
Descrizione:
Il cavo di estensione di termocoppia consiste dei conduttori della stessa natura degli elementi della termocoppia e che estende questo fino la giunzione del riferimento delle termocoppie.
Comunemente ci sono quattro tipi di materiali di isolamento per il cavo di estensione: vetroresina, PVC e silicone. D'ottone intrecciato di acciaio inossidabile ed in scatola intrecciato è inoltre comunemente usato nel cavo. I clienti dalle aree differenti possibilmente richiedono lo stile differente di colore per il cavo, tutto il colore campione sono disponibili su richiesta.
La termocoppia ed i cavi di estensione di RTD sono a disposizione in varie configurazioni del rivestimento e del connettore per fare i collegamenti fra il processo e la strumentazione facili. Omega offre il cavo diritto come pure il cavo ritrattabile di stile del cavo del TPE (elastomerico termoplastico).
Pratico per uso nel collegamento fra un sensore di termocoppia e una lettura, cavo di estensione viene in grande una varietà come nostro cavo della termocoppia.
L'estensione della termocoppia ed i cavi compensanti è necessaria spesso da individuare la giunzione fredda della termocoppia in una più grande distanza dal punto buono dovuto le preoccupazioni della sicurezza o le ragioni di costruzione. Per il collegamento fra i due punti, l'estensione della termocoppia ed i cavi compensanti sono usati.
La gamma dell'applicazione per questi cavi è limitata nella maggior parte delle norme ad una temperatura -25 di °C (- °F) 13 a °C +200 (il °F) +400, o dipende dalla termoresistenza del materiale di isolamento ha usato.
Il materiale di isolamento deve essere selezionato per soddisfare le condizioni al sito riguardo al prodotto chimico e resistenza al calore, la protezione dell'umidità ed altri requisiti tecnici.
Applicazioni:
Gli impianti del cavo di estensione usando gli stessi metalli come la termocoppia fa. Se è la stessa o si chiude sulla serie termoelettrica, non state creando le nuove termocoppie ad ogni giunzione, che è perché di rame non funziona bene con il TCs più comune.
Il rame funzionerà con lega di rame/di rame. Ed il trasmettitore astuto ha compensazione della giunzione fredda, è interamente circa soltanto avere una giunzione dissimile ad un impiegato sconosciuto e quello è l'temporaneo ha misurato. Se conoscete i temps di tutte le altre giunzioni dissimili in virtù di farle accadere al trasmettitore, potete sommare semplicemente in una tensione per annullarle fuori.
I problemi sono quasi sempre perché ci sono giunzioni dissimili extra che inoltre generano la tensione proporzionale alla loro temperatura. Se quella temperatura è differente che il cjc temporaneo, non può compensare.
Vantaggio competitivo
1. La nostra accuratezza di misura del cavo di termocoppia può raggiungere il livello di grado 1
2. 10.000 metri senza giunti
3. Colore-codificato può soddisfare le richieste di (ASNI, BACCANO, JAP, IEC… ecc)
