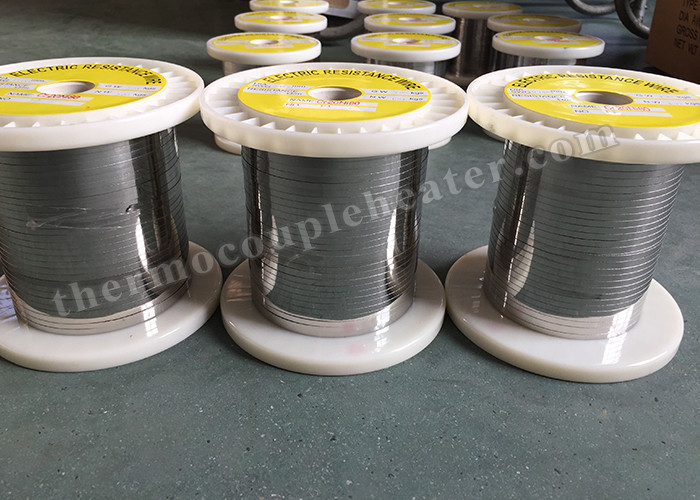

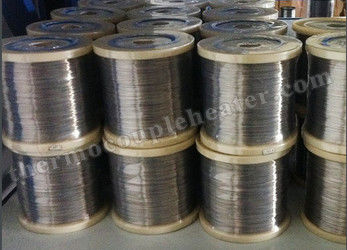

Tipo cavo delle componenti della termocoppia di alto calore della lega della costantana del cromel di E

Cavo della lega della termocoppia

1. Introduzione del riassunto del cavo della lega della termocoppia

Le termocoppie sono ampiamente usate all'interno dell'industria come metodo di misurazione della temperatura ed il cavo della termocoppia è il modo di trasferire la misura dalla fonte agli strumenti di registrazione.

Il principio di aggiunta dei due metalli differenti per creare una tensione è la base per tutte le termocoppie e fabbrichiamo i tipi principali ed i gradi per andare incontro alla vasta gamma delle applicazioni dai piccoli strumenti di misura alle piante pesanti della produzione di energia e del prodotto chimico.

2.  Parametro del cavo della lega della termocoppia.

3.  Come scegliere il cavo della lega della termocoppia

Cavo della termocoppia, tipo nudo K del cavo della termocoppia

1)  Scriva K a macchina (cromel/alumel)

Il tipo K è la termocoppia “per tutti gli usi„. È basso costo e, a causa della sua popolarità, è disponibile in un'ampia varietà di sonde. Le termocoppie sono disponibili nel °C -200 - una gamma di +1200 °C. La sensibilità è approssimativamente 41 µV/°C.  Usi il tipo K a meno che abbiate un buon motivo non a.

2)  Scriva la E a macchina (cromel/costantana)

Il tipo E ha un ad alto rendimento (68 µV/°C) che lo rende ben adattato ad uso (criogenico) di bassa temperatura.  Un'altra proprietà è che è non magnetica.

3)  Scriva J a macchina (ferro/costantana)

Gamma limitata (- il °C) 40 - +750 rende il tipo J meno popolare che scrivere il K. a macchina. La applicazione principale è con vecchia attrezzatura che non può accettare le termocoppie “moderne„. I tipi di J non dovrebbero essere usati superiore a °C 760 poichè una trasformazione magnetica brusca causerà il decalibration permanente.

4)  Scriva la N a macchina (Nicrosil/Nisil)

L'alte stabilità e resistenza all'ossidazione ad alta temperatura rende il tipo N adatto a misure ad alta temperatura senza il costo dei tipi del platino (B, R, S). Ha progettato per essere un tipo “migliore„ K, sta diventando più popolare.

Cavo della termocoppia, filo di platino

1)  La termocoppia scrive la B, le R e la S sono tutte le termocoppie “nobili„ del metallo ed esibiscono le simili caratteristiche. Sono lo più stabile di tutte le termocoppie, ma dovuto la loro sensibilità bassa (approssimativamente 10 µV/°C) solitamente sono usate soltanto per la misura ad alta temperatura (°C) >300.

2)  Scriva la B a macchina (platino/rodio)
Adatto a per le misure ad alta temperatura fino ad un tipo termocoppie di 1800 °C. di B (dovuto la forma della curva tensione/di theirtemperature) dia insolitamente la stessa uscita a 0 °C e a 42 °C. Ciò li rende inutili inferiore a 50 °C.

3)  Scriva la R a macchina (platino/rodio)
Adatto a per le misure ad alta temperatura fino ad una sensibilità bassa di 1600 °C. (10 µV/°C) e l'alto costo le rendono inadatte per uso per tutti gli usi.

4) Scriva la S a macchina (platino/rodio)
Adatto a per le misure ad alta temperatura fino ad una sensibilità bassa di 1600 °C. (10 µV/°C) e l'alto costo le rendono inadatte per uso per tutti gli usi. dovuto il suo alto tipo S della stabilità è usato come il livello della calibratura per il punto di fusione di oro (1064.43°C).

Nel selezionare i tipi della termocoppia, assicuri che il vostro strumento di misura non limiti la gamma di temperature che possono essere misurate. È elencata qui sotto la gamma di temperature che 8 il canale Pico TC-08 può misurare.

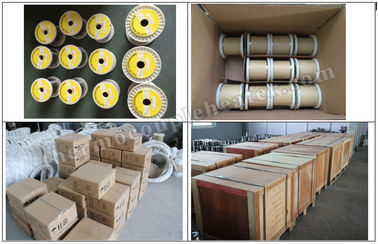

4. Informazioni dell'imballaggio

5. Trasporto
