Il minerale di alta precisione ha isolato il cavo elettrico per la termocoppia/il cavo termoresistente che inguaina

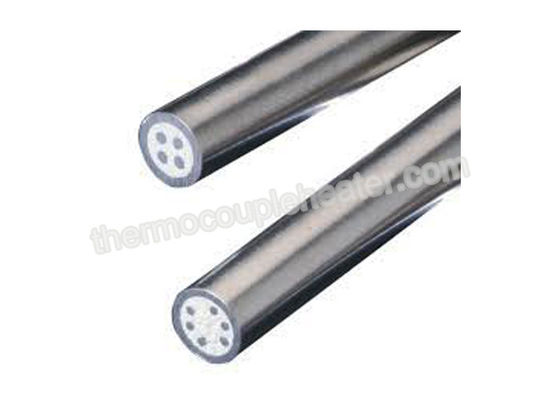

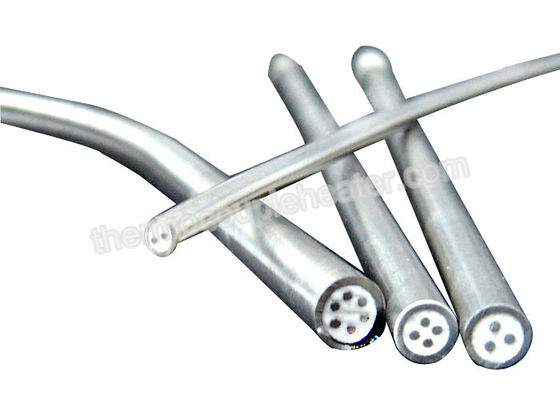

Cavo isolato minerale di alta precisione per la termocoppia

1. Descrizione

I cavi di termocoppia isolati minerale sono il materiale del centro per produrre le termocoppie. Comprende tipicamente l'acciaio inossidabile o guaina di Inconel, polvere di (MgO) dell'ossido di magnesio e conduttori termoelettrici; La polvere di (MgO) dell'ossido di magnesio è disposta nella guaina mantenere la separazione e l'isolamento elettrico fra la guaina ed i conduttori termoelettrici. L'ossido di magnesio (MgO) è usato preferibilmente come il materiale di isolamento per i cavi di termocoppia di MI perché è stabile alle temperature elevate ed alla pressione. Fornisce un'alta resistenza dell'elettricità ed è inoltre economico.

2. Caratteristica

1). La guaina del metallo può proteggere il conduttore interno della termocoppia da contaminazione, la rende a prova d'umidità, saldabile, compatta e meccanicamente forte.
2). Il cavo di termocoppia isolato MI gli rende la termocoppia facile da fare nel diametro;
3). La piccola massa e l'alta conducibilità termica di un cavo correttamente fatto permette alla risposta termica veloce dell'assemblea finita della termocoppia.
4). I materiali differenti della guaina possono essere selezionati per offrire la forte resistenza contro il corrosivo e gli ambienti estremamente ad alta temperatura.

3. Materiale della guaina

SS304
Temperatura massima: 900°C (1650°F).

Questo materiale della guaina è più ampiamente usato nella bassa temperatura. Pricipalmente utilizzato nel prodotto chimico, in alimento, in bevanda ed in altre industrie dove la resistenza della corrosione è un imperativo, che è inoltre il materiale della guaina resistente alla corrosione più a basso costo. Conforme alla precipitazione offensiva del carburo in 482°C a 871°C (900° 1600°F) a gamma.

SS321
Temperatura massima: 871°C (1600°F). Abbastanza simile ad acciaio inossidabile 304 eccetto il titanio stabilizzato per corrosione intergranulare. SS321 è usato per sormontare la suscettibilità alla precipitazione del carburo nel 482° a 871°C (900° 1600°F) a gamma. Le applicazioni principali sono aerospaziali e chimiche.

SS316
Temperatura massima: 900°C (1650°F). È la migliore resistenza della corrosione dei gradi austenitici dell'acciaio inossidabile. Buona resistenza della corrosione in H2S. Principalmente utilizzato nell'alimento e nell'industria chimica. Conforme alla precipitazione offensiva del carburo in 482° a 871°C (900° 1600°F) a gamma.

SS310
Temperatura massima: 1150°C (2100°F). Simile a ma migliori che 304 ss nella resistenza della corrosione e meccanica. Inoltre buon nella resistenza al calore. SS310 contiene il Cr di 25%, Ni di 20%. Duttile quanto 304 ss.

Inconel 600
Temperatura massima: 1177°C (2150°F) continuo; 1260°C (2300°F) intermittente. Simile per unire in lega 600 con l'aggiunta di alluminio per resistenza di ossidazione notevole. Utilizzato per resistenza della corrosione ad alta temperatura, particolarmente buon negli ambienti di carburazione con buona forza della rottura di strisciamento. Non può essere utilizzato nelle fornaci di vuoto! Suscettibile dell'attacco intergranulare dal riscaldamento prolungato in 538° di 760°C (1000° 1400°F) alla gamma di temperature.

4. Composizione chimica

5. Specificazione della guaina

6. Tolleranza di calibratura
