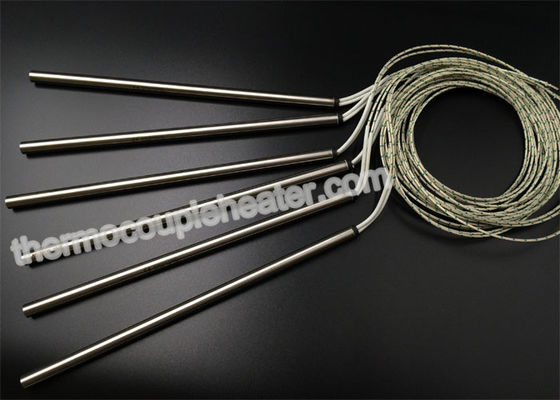

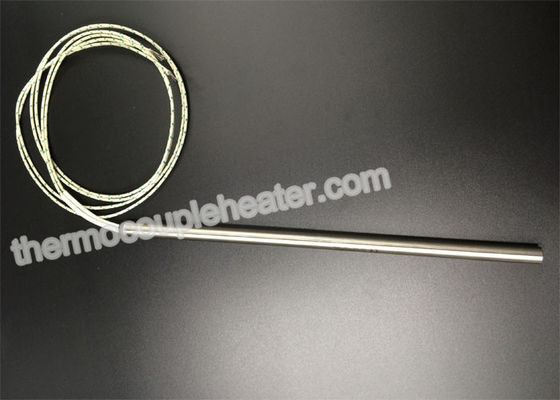

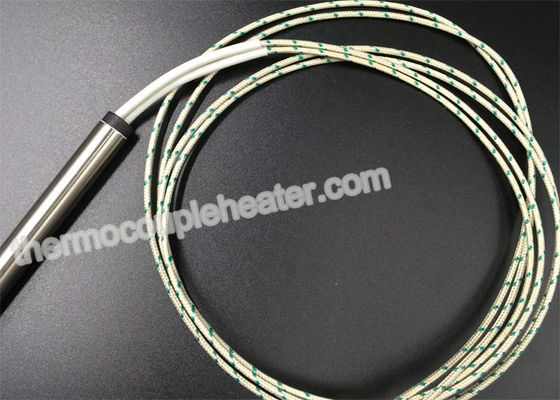

radiatore della cartuccia di 24V 200W di lunghezza di 250mm con filo di piombo interno

radiatore della cartuccia di 24V 200W di lunghezza di 250mm con filo di piombo interno

Descrizione:

Il radiatore della cartuccia è un pezzo di elementi riscaldanti fatti della polvere del MgO o del tubo del MgO, il cappuccio ceramico, il cavo di resistenza (NiCr20/80). È usato per riscaldare negli stampaggi ad iniezione di plastica, dadi, lastre….

I radiatori della cartuccia il più delle volte sono utilizzati per il riscaldamento delle parti di metallo tramite l'inserzione nei fori perforati. Per installazione facile, i radiatori sono resi leggermente troppo piccoli riguardante il loro diametro nominale.

RADIATORI STANDARD DELLA CARTUCCIA

Le serpentine di riscaldamento del cavo del nicromo sono inserite in fori formati in tubi ceramici. Il riempitore puro dell'ossido di magnesio è vibrato nei fori che alloggiano le serpentine di riscaldamento per permettere il trasferimento di calore massimo alla guaina dell'acciaio inossidabile. Il radiatore poi ha un cappuccio protettivo saldato heliarc inserito sul fondo del radiatore ed i cavi isolati sono installati.

RADIATORI FOGGIATI CON UNO STAMPO DELLA CARTUCCIA

Il cavo del nicromo è avvolto intorno al centro ceramico che lo situa nella grande prossimità alla guaina del radiatore. L'ossido di magnesio puro (MGO) poi è vibrato dentro ed il radiatore è foggiato ad un diametro specifico. Ciò comprime il MgO in modo da si trasforma in in un conduttore migliore del calore dal cavo mentre mantiene le sue proprietà dielettriche. Ciò migliora il tasso di trasferimento di calore e tiene conto le più alte densità di watt essere usata sui radiatori foggiati con uno stampo della cartuccia. I radiatori foggiati con uno stampo possono funzionare alle più alte applicazioni di vibrazione e della temperatura con servizio senza difficoltà.

Dettagli tecnici

1. Materiale di isolamento interno dell'ossido di magnesio: ossido di magnesio di elevata purezza 99,99%

2. Elemento riscaldante: alto durance ed elementi riscaldanti ad alta temperatura NiCr2080 dalla Germania

3. Materiale di TC: Elementi di alta qualità TC per assicurare ℃tolerance ±5

4. Temperatura di lavoro massima: 400℃

5. Prova di stabilità ad alta tensione:

6. Di meno che perdita 0.5mA sotto 1000V per 30 secondi

7. Gamma del OD: 3mm-32mm

8. La gamma della lunghezza totale: 25mm----2500mm

9. Densità di potenza massima: ² di 40w/cm

10. Zona non riscaldata: 10mm all'estremità del cavo e circa 5mm in basso

11. Opzioni del cavo:

A: Pin solido del nichel: cavo 300℃ o 500℃

B: Foggiato in cavo: cavo 500℃ che viene dall'interno

Applicazioni:

I radiatori della cartuccia sono trovati utili in molte applicazioni, [4] come:

Barre della guarnizione
Radiatori della torpedine per lo stampaggio ad iniezione
Collettori dello stampaggio ad iniezione
Spettrometria di massa
Modanatura di gomma
Produzione alimentare
Riscaldamento del carro armato di immersione
Compressori di HVAC
Pile a combustibile
Semiconduttori
Apparecchi medici
Dispositivi di misura del sensore
Estrusione
La pressofusione
Adesivi caldi della colata
Perforazione di picchettamento/foro di calore
Saldatura di plastica
Riscaldamento fluido
