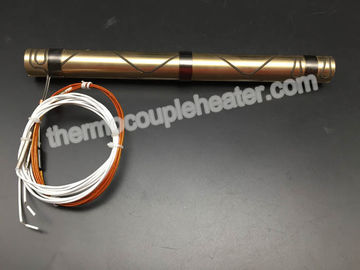

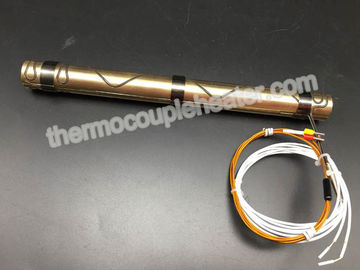

La lunghezza 260MM introduce i radiatori di bobina d'ottone dell'ugello per il sistema caldo del corridore
1. Introduzione di prodotto
Introduca il radiatore di bobina d'ottone, il radiatore di bobina è destinato ad essere messo nello sheating d'ottone, può eliminare i problemi conosciuti connessi con il processo della colata.
Il percorso lavorato nell'ottone per il radiatore permette alla ripetibilità esatta del profilo del calore. Mai non esponendo il radiatore di bobina all'ottone fuso non c'è rischi di resistenze riscaldante spostate, o la distruzione della giunzione di termocoppia.
Le opzioni flessibili di progettazione comprendono «la ferita interna e esterna in» o tipo scanalato l'esterno J o tipo termocoppie di K.
2. Caratteristiche
1) Ha dissipazione di calore rapida, alto isolamento, notevolmente prolungano il tempo di impiego del radiatore
2) Può essere costruito con un micro, mini, pianamente, il basso profilo, o il radiatore di bobina rotondo di Nexthermal.
3) Sicurezza in uso
4) Radiatore di risposta più veloce dovuto i vuoti d'aria eliminati di quanto fusi in ottone
5) Profilo ed orientamento del radiatore precisamente ripetibile
6) Termocoppia non esposta alle temperature d'ottone fuse – durevolezza migliore
7) Potenziale per la progettazione dei radiatori d'ottone con pareti sottili per minimizzare impatto del OD
8) Radiatore di risposta più veloce dovuto i vuoti d'aria eliminati di quanto fusi in ottone
3. Parametro
| Radiatore di bobina della primavera (serie di H) |
3.0x3.0
3.3x3.3
4.0x2.0
4.2x2.2
4.5x2.7 |
Φ3.0 |
Φ4.0 |
Φ5.0 |
3.5x3.5
4.0x4.0 |
5.0x5.0 |
| Tensione |
220V, 230V, 240V |
| Tolleranza 115W-200W di potere |
+/--10% |
| Tolleranza 201W-2000W di potere |
+5%-10% |
| Fuori lunghezza del rivestimento |
30mm~280mm |
| Diametro della manica interna/diametro avvolto |
10mm~42mm |
| Lunghezza di Unheating |
45mm |
| Densità di potenza massima |
² di 9W/cm |
| Tolleranza di lunghezza del riscaldamento |
+/-0.05mm |
| Tolleranza di lunghezza di Unheating |
+/--2,5% |
| Identificazione d ≤20mm di tolleranza |
Senza manica interna: - 0.15mm
Con la manica interna: 0.05mm~0.10mm |
| Identificazione d 20mm~30mm di tolleranza |
Senza manica interna: - 0.20mm
Con la manica interna: 0.05mm~0.10mm |
| Identificazione d ≥30mm di tolleranza |
Senza manica interna: - 0.25mm
Con la manica interna: 0.05mm~0.10mm |
| Sezione trasversale di tolleranza |
+/-0.15mm |
+/-0.20mm |
| Termocoppia |
K, J, E |
Nessuno |
| Materiale |
304.321.316 |
| Temperatura di lavoro massima |
650℃ |
| Muore la forza elettrica |
800V |
1000V |
4. applicazione
1). Ugello della macchina a iniezione
2). Ugelli & boccole caldi del corridore
3). Machineries d'imballaggio
4). Stampaggi ad iniezione caldi del corridore.
5). Ugelli della fresatrice del colpo & dell'iniezione.
6). Prefrom dell'ANIMALE DOMESTICO & muffe sottili del contenitore della parete
7). Collettori caldi del corridore.
