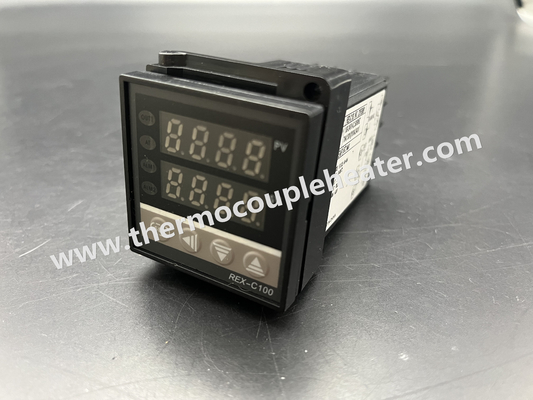

Regolatore di temperatura di REX Series PID C100 48x48

Regolatore di temperatura di REX Series PID C100 48x48

1. Descrizione generale:

Il regolatore di temperatura di PID di serie di REX è adotta il microcomputer speciale che regola il metro che impiega il potere di commutazione e la tecnologia del supporto della superficie (SMT), quindi, il regolatore è abbastanza astuta ed affidabile. Le sue funzioni speciali come la diagnostica automatica, la regolazione automatica ed il controllo intelligente. Può essere utilizzato ampiamente nell'esposizione e nel controllo del parametro della temperatura, della pressione, del flusso e del livello liquido.

2. Indice tecnico principale:

1) Input:
La termocoppia (TC), la temperatura della resistenza individua (RTD)
Segnali standard di tensione e della corrente.

2) Esposizione:
Valore trattato (PV), valore di regolazione (SV): - 1999~+1999
Regolazione automatica dell'allarme dell'uscita (OUT1, OUT2) (ALM1, ALM2) (A)
Esposizione: LED

3) Modo di controllo
(Controllo 1).PID (INSERITA/DISINSERITA compreso, posizione PID e PID continuo)
(2).Auto che fissa controllo

4) Accuratezza
Accuratezza di misura: ±0.5%FS
Errore della compensazione del terminale freddo: ±2℃ (emendi all'interno di 0~50℃ da morbido)
Risoluzione: 14bit. Samplingperiod: 0.5Sec.

5) Campo di regolazione:
Valore di regolazione (SV): la stessa gamma con il PV
Banda proporzionale (P): 0~full variano (controllo INSERITA/DISINSERITA una volta messo a 0)
IntegrationTime (I): 0~3600Sec (nessun'azione integrale una volta messo a 0)
Tempo derivato (D): 0~3600Sec (nessun'azione derivata una volta messo a 0)
Periodo proporzionale: 1~100Sec
Larghezza hysteretic del ciclo dell'uscita di controllo di accensione: 1~100℃ (o altre unità di PV)

6) Uscita di controllo
(1) uscita di valuta: CC 0~10Ma, 4~20mA (uscita<500> di tensione di RL (2): CC 0-5V, 1-5V (RL>10K)
uscita del relè (di 3): Capacità di contatto: 250V CA 3A (carico resistivo)
uscita di impulso di tensione (di 4): 0-12V (applicabile per il relè semi conduttore SSR)
uscita del raddrizzatore controllato di silicio (di 5) (SCR): zero-incrocio che avvia o avviamento di sfasamento (carico resistivo)
(6) uscita allarmante di funzione: 2 gruppi hanno prodotto al massimo, i 12 modi
Capacità di contatto dell'uscita: 250V CA 3A

7) Altri parametri
(1) resistenza di isolamento: >50MΩ (CC 500V)
forza dell'isolamento (di 2): 1500V AC/min
consumo di energia (di 3):<10v> condizioni al contorno (di 4): 0~50℃, 30~85RH, nessun gas corrosivo
(5) pesi: abt.0.5Kg (tipo C900)

3. Profilo, montaggio, alesaggio
