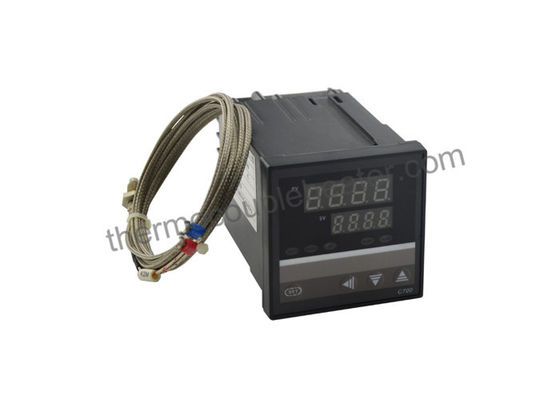

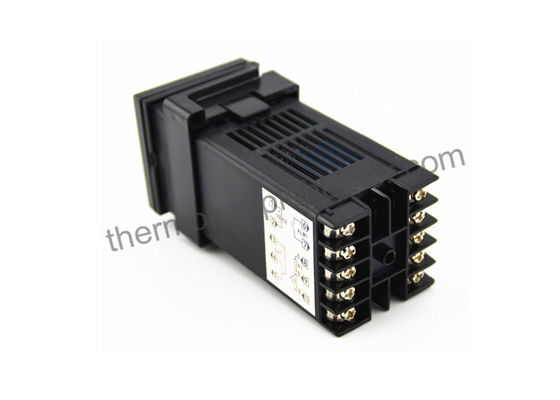

Regolatore di temperatura innovatore di RTD pid di industriale TC con visualizzatore digitale

Regolatore di temperatura innovatore di RTD pid di industriale TC con visualizzatore digitale

Descrizione generale

Il regolatore di temperatura di PID di serie di REX è il nuovo prodotto sviluppato vicino
la nostra società. Adotta il microcomputer speciale che regola il metro quello
impiega il potere di commutazione e la tecnologia (SMT) del supporto della superficie, quindi,
il regolatore è abbastanza astuto ed affidabile. Le sue funzioni speciali gradiscono l'auto
diagnostica, regolazione automatica e controllo intelligente. Può essere utilizzata ampiamente in
visualizzi ed il controllo del parametro della temperatura, fa pressione su, scorre e
livello liquido.

Specitications

1, input:
La termocoppia (TC), la temperatura della resistenza individua (RTD)
Segnali standard di tensione e della corrente.
2, esposizione:
Valore trattato (PV), valore di regolazione (SV): - 1999~+1999
Regolazione automatica dell'allarme dell'uscita (OUT1, OUT2) (ALM1, ALM2) (A)
Esposizione: LED
3, modo di controllo
(Controllo 1).PID (INSERITA/DISINSERITA compresi, posizionano il PID ed il PID continuo)
(controllo della regolazione 2).Auto
4.Accuracy
Accuratezza di misura: ±0.5%FS
Errore della compensazione del terminale freddo: ±2℃ (emendi all'interno di 0~50℃ dalla morbidezza)
Risoluzione: 14bit. Samplingperiod: 0.5Sec.
gamma 5.Setting:
Valore di regolazione (SV): la stessa gamma con il PV
Banda proporzionale (P): 0~full gamma (controllo INSERITA/DISINSERITA quando insieme a 0)
IntegrationTime (I): 0~3600Sec (nessun'azione integrale quando insieme a 0)
Tempo derivato (D): 0~3600Sec (nessun'azione derivata quando insieme a 0)
Periodo proporzionale: 1~100Sec
Larghezza hysteretic prodotta del ciclo di controllo di accensione: 1~100℃ (o altre unità di PV)
uscita 6.Control
(1) valuta prodotta: CC 0~10Ma, 4~20mA (tensione<500> di RL (2) prodotta: CC 0-5V, 1-5V (RL>10K)
relè (di 3) prodotto: Capacità di contatto: 250V CA 3A (carico resistivo)
impulso di tensione (di 4) prodotto: 0-12V (applicabile per il relè semi conduttore SSR)
raddrizzatore controllato di silicio (di 5) (SCR) prodotto: zero-incrocio che avvia o
avviamento di sfasamento (carico resistivo)
(6) funzione in modo allarmante prodotta: 2 gruppi prodotti al massimo, 12 modi
Capacità di contatto dell'uscita: 250V CA 3A
parametri 7.Other
(1) resistenza di isolamento: >50MΩ (CC 500V)
forza dell'isolamento (di 2): 1500V AC/min
consumo di energia (di 3):<10v> condizioni al contorno (di 4): 0~50℃, 30~85RH, nessun gas corrosivo
(5) pesi: abt.0.5Kg (tipo C900)

controllo 5.First prodotto (OUT1) (lato del riscaldamento)
M.: Il contatto di relè ha prodotto 8: Uscita corrente (CC 4~20mA)
V: Uscita T di impulso di tensione: Idratazione che determina uscita
controllo 6.Second prodotto (OUT2) (lato di raffreddamento)
Posizione di segnale minimo: quando l'operazione di controllo è F o D
M.: Uscita del contatto di relè
8: Uscita corrente (CC 4~20mA)
V: Uscita di impulso di tensione
T: Idratazione che determina uscita
7.First allarme 8.Second (ALM2) dell'allarme (ALM1)
N: nessun allarme A: Allarme diagonale di Superiore-limite
B: Allarme diagonale C limite inferiore: Allarme superiore /inferiore di polarizzazione di limite
D: Allarme nell'area
E: Allarme standby di polarizzazione di superiore-limite allegato
F: Allarme standby di polarizzazione limite inferiore allegato
G: Allarme superiore /inferiore standby di polarizzazione di limite allegato
H: Allarme di valore dell'input di Superiore-limite
J: Allarme di valore dell'input limite inferiore
K: Allarme standby di valore dell'input di superiore-limite allegato
L: Allarme standby di valore dell'input limite inferiore allegato
