Wuhan Global Metal Engineering Co., Ltd
The pioneer manufacturer of heaters & sensors
Luogo di origine: | La Cina |
Marca: | GME |
Certificazione: | CE |
Quantità di ordine minimo: | 50pz |
---|---|
Imballaggi particolari: | cartoni, pallet |
Tempi di consegna: | 7 ~ 10 giorni lavorativi |
Termini di pagamento: | T/T, Western Union, Moneygram, L/C |
Capacità di alimentazione: | 100.000 pezzi al mese |
Fonte di energia: | elettrico | Range di temperatura: | -200~650℃ |
---|---|---|---|
Tensione: | 12-480v | Materiale della sonda: | Acciaio inossidabile o nichel |
Stile: | K, J, | Accoppia la quantità di elemento: | Simplex/duplex |
Elemento riscaldante: | Resistenza del nicromo | Montaggio: | Filo/flangia/nessuno |
Funzione: | Sensore di temperatura | Caratteristica: | Economico |
Tipi di scatole terminali: | lo Anti-spruzzo/impermeabilizza | ||
Evidenziare: | RTD del sensore di temperatura,detecto di temperatura di resistenza |

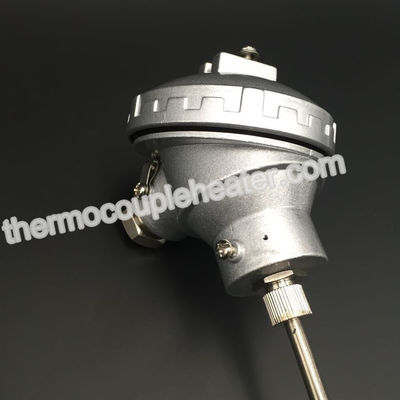

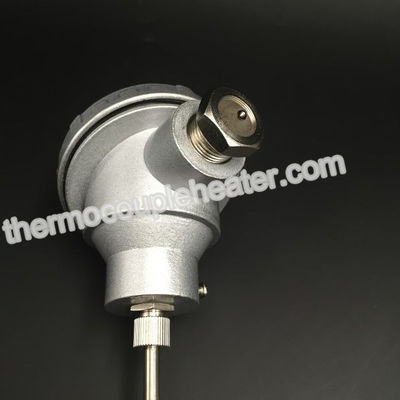

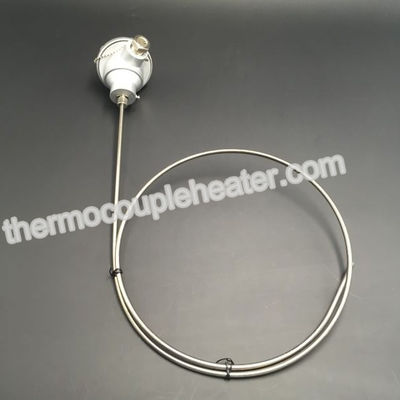

Tipo industriale termocoppia corazzata della flangia K con il sensore di temperatura pt100
Descrizione:
1). I tipi di termocoppie
La termocoppia comunemente usata ha potuto essere divisa in due tipi: termocoppia standard e termocoppia non standard.
La termocoppia standard significa le norme nazionali per la relazione fra il potere e la temperatura termoelettrici, tolleranza e una tavola di indirizzamento standard unificata della termocoppia, ha suo supporto dello strumento dell'esposizione disponibile per la selezione
Termocoppia non standard.
Sulla portata di uso o di grandezza e sulla termocoppia non standard, generalmente non c'è tavola di indirizzamento uniforme, principale utilizzazione per misurare determinate occasioni speciali.
In Cina, termocoppie e RTD tutta secondo le norme internazionali di IEC e designato sette generi di normalizzazione ---S, B, E, K, R, J, termocoppia di T come nostra termocoppia progettazione tipa unificata
2). La struttura della termocoppia
Per garantire la termocoppia è lavoro affidabile e costante, la sua struttura è come segue.
1. Di un elettrodo caldo di due termocoppie la saldatura deve essere forte.
2. Due elettrodi caldi dovrebbero essere isolati l'un l'altro bene per impedire i cortocircuiti;
3. Il connetion fra il cavo della compensazione e l'estremità libera della termocoppia deve essere conveniente ed affidabile
4. Dovrebbe potere da garantire che intelaiatura della protezione ha isolamento completo fra l'elettrodo caldo ed i media nocivi
Specificazione:
1. Segno di graduazione: S, R, B;
2. Numero del cavo: Tipo semplice (2cores);
3. Tubo esterno di protezione:
1) Parti d'acciaio del tubo: a.Material: 304; b.Diameter: 18mm; c.Length: 150mm
2) Parte di Cermaic: a.Material: Metropolitana ceramica; b.Diameter: 16mm c.Length: 350mm
4. Completamente lunghezza: 500mm
5. Dettagli del connettore di Thermcouple:
1)Modello: Modello della prova dell'acqua
2)Dimensione: M20*1
3)Modello del blocchetto di Cermic: 2P-C
6. Temperatura di uso: Più di 1500C;
GWRK | Termocoppia corazzata (con rinforzi l'ugello) | ||||||
Codifichi | Tipo della termocoppia | ||||||
N | Tipo di K | ||||||
E | Tipo di E | ||||||
C | Tipo di T | ||||||
Codice | Installazione | ||||||
1 | Nessuna parte per installazione | ||||||
2 | Filo fisso | ||||||
3 | Filo mobile | ||||||
4 | Flangia fissa | ||||||
5 | Flangia mobile | ||||||
Codice | Scatola terminale | ||||||
0 | Tipo di isolamento | ||||||
2 | Tipo del contatto della sonda | ||||||
3 | Tipo della prova dell'acqua | ||||||
8 | Tipo della maniglia | ||||||
8 | Piccolo tipo del volume | ||||||
9 | Con il cavo della compensazione | ||||||
Codice | Struttura della sonda | ||||||
1 | Tipo di isolamento | ||||||
2 | Tipo del contatto della sonda | ||||||
Codice | Multi tipo delle componenti | ||||||
3 | 3 paia | ||||||
4 | 4 paia | ||||||
5 | 5 paia | ||||||
6 | 6 paia | ||||||
Codice | Materiale della sonda | ||||||
N | acciaio 1Cr18Ni9Ti | ||||||
L | 316L | ||||||
S | 304 | ||||||
GWRK | N | 2 | 3 | 1 | N | N | φ4 (diametro della sonda), |
Applicazione:
